TN11338 伺服控制万能材料试验机

【仪器简介】

用于各种纺织品的拉伸、撕破、顶破、定伸长、定负荷、弹性、缝线滑移、剥离等力学性能测试，并广泛用于橡胶、塑料、皮革、金属、线材、纸张、包装、建材、石化、电工、土工材料之拉伸、压缩、弯折、粘接、剥离、撕裂、顶破、蠕变等试验的力值、伸长、变形测试。

工作模式：

等速伸长(CRE)原理，微机控制、液晶多国语言显示、支持联机通讯。

主机结构：

由上横梁、中横梁、下横梁及底面板通过两对滚珠丝杠和立柱构成框架结构。由全数字交流伺服电机驱动减速机及同步齿型带，带动两对高精度无间隙的精密滚珠丝杠转动，驱动横梁上下移动。

主机机架：

采用高精度、无间隙精密滚珠丝杠，提高了传动效率和位移精度。采用高强度光杠固定上横梁及工作台面，构成高刚性的框架结构。

试验力测量：

1.采用高精度、高稳定性的轮辐式拉压应变传感器，配以高精度的测量放大系统，保证了试验力的高精度。

2.配置优质力量传感器，实现试验力宽范围的测量。

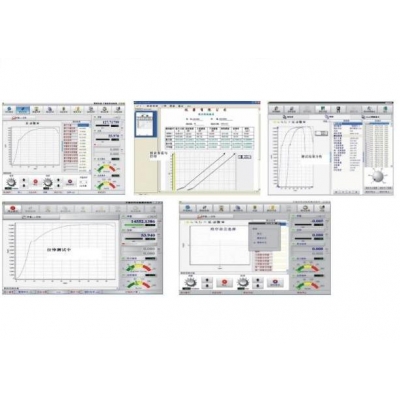

软件系统：

采用品牌计算机控制系统软件，具有运行速度快、界面温和、操作简单等特点。可满足不同材料的试验测量需要，配备上百种测试标准模板，可满足国际标准、国家标准或行业标准要求。

软件系统包括：登陆；权限管理；修改密码；单位系统；校准；联机；语言切换；选项；注册；激活；材料编辑；控制方法；控制参数；测试结果；报表编辑；Word报表；手动取点；图形操作。

【功能特性】

1.自动标定：系统可自动实现示值标准度的标定，可选各种国际单位：kgf、lbf、N、KN、Kpa、Mpa；mm、cm、inch。

2.在整个试验过程中，大液晶多国语言实时显示试验力、峰值、位移、速度、状态、曲线变化图等。

3.破断判断：试样断裂后，移动横梁自动停止移动。

4.限位保护：具有机械和控制两级限位保护功能。

5.测力传感器5%超载保护，最高800％。

6.高品质马达驱动，超静音工作。

7.台湾原装精密滚珠丝杠及引导系统。

8.高精度闭环速度控制器、缓行装置及可选快速返程。

9.通用USB接口，无需其他接口。

10.定载及行程保护限制，即时负载及拉伸循环测试，长期蠕变测试。

11.数字控制试样破坏检测功能，自动返回无机械张力状态的测试位置，冲击保护。

13.可选自动复位，自动回零。

【技术参数】

1.力值范围：5 KN、10 KN、20 KN或指定

2.分辨率：0.001 N

3.力值精度：≤0.2% FS

4.试验速度：0.001~1000 mm/min，返程速度500 mm/min

5.速度精度：±0.2 %

6.横梁行程：标准800 mm（不含夹具长）或指定

7.位移精度：示值的±0.2%以内

8.有效试验宽度：标准400 mm 或指定

9.试样夹持方式：手动夹持

10.电源：AC220V±10%，50 Hz，300 W

11.净重：80 kg

12.外形尺寸：68×47×165 cm

【依据标准（订单前请指明测试标准）】

GB/T 3923.1/2，GB/T 13772.1/2/3，GB 8687，FZ/T 20019，FZ/T 70006 ，FZ/T 01085，FZ/T 01030，FZ/T 70007，ISO 13934.1/2，ISO 13935.1/2，ISO 4606，ISO 9073.3/4，ASTM D5034，ASTM D5035，ASTM D2261，ASTM D5587，ASTM D4964，ASTM D3936，ASTM D1683(substitution 434)，JIS L1096，ASTM E4-2013，JJG 139-2014 和AATCC，EN，ISO，GB，JIS，DIN，BS等国际国内标准。
