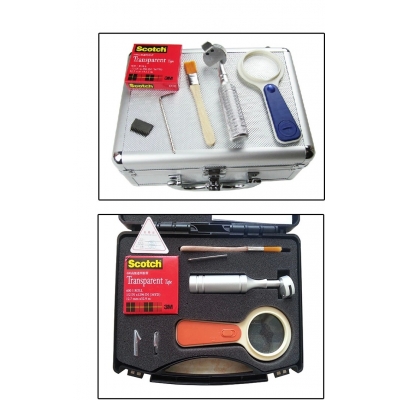

TN4478 百格刀，漆膜附着力测试，漆膜划格仪

TN4478 百格刀，漆膜附着力测试，漆膜划格仪

仪器简介：

用于均匀划出一定规格尺寸的方格，通过评定方格内涂膜的完整程度来评定涂膜对基材附着程度，以‘级’表示。它主要用于有机涂料划格法附着力的测定，不仅适用于实验室，也可用于各种条件下的施工现场。

工作原理：

该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的抗性。

技术参数:

1.多刃切割刀间距分别为：1+0.01 mm，2+0.01mm，3+0.01mm。

2.多刃切割刀齿顶直线度分别为：≯0.003mm≯0.006mm。

3.多刃切割刀工作齿尖宽度：≯0.05mm

4.刀齿间距：

a.1mm刀片:漆膜厚度60um以下

b. 2mm刀片:漆膜厚度120um以下

c. 3mm刀片:漆膜厚度120um以上

使用方法:

1.试片必须按ISOR1514及ISO2808的规定制备。

2.将试片放置在有足够硬度的平板上。

3.手持划格器手柄，使多刃切割刀垂直于试片平面。

4.以均匀的压力，平衡的不颤动的手法和20-50mm/S的切割速度割划。

5.将度片旋转90°，在所割划的切口上重复以上操作，以使形成格阵图形。

6.用软毛刷测格阵图形的两对角线轻轻地向后5次，向前5次的刷试片。

7.试验至少在试片的三个不同位置上完成，如果三个位置的试验结果不同，应在多于三个位置上重复试验，同时记录全部结果。

8.如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。

注意事项:

1.所有切口应穿透涂层，但切入底材不得太深。

2.如因涂层过厚和硬而不能穿透到底材，则该试验无效，但应在试验报告中说明。

3.在特殊情况下或有特殊要求时须配合胶带法测定。胶带一般是25mm宽的半透明胶带，背材为聚酯薄膜或醋酸纤维。将胶带贴在整个划格上，然后以最小角度撕下，结果可根据漆膜表面被胶落面积的比例来求得。

4.试验应在温度23±2℃和相对湿度50±5％中进行。

依据标准：

ISO2409-1992，GB/T9286-98，BS 3900 E6，ASTM D3359
