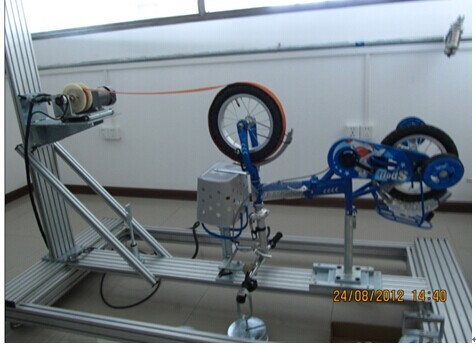

TN3458 儿童自行车刹车性能测试仪

仪器简介：

a.手闸

负荷试验应在成车上进行，制动系统应予正确调整。在闸把动作的平面内，于离闸把末端25mm 处，垂直于把横管的把套对闸把施加一个力。该力应符合下列条件之一：

1）300 N ；

2）虽然小于300 N ，但已使线闸的闸把碰到把横管的把套；或与把横管的把套上表面等平。

3）须对每个闸把做十次试验。

b.脚闸

该试验应在成车上进行。确认制动系统已调整正确，并将右脚蹬曲柄置于水平位置。对右脚蹬轴之中心逐渐施加一600N 之垂直力，保持15s 。该试验做十次。

c.手闸性能试验

该手闸性能试验应在成车上进行，将鞍座和鞍管卸下，但其他部件应予完全装配，并将车闸调整正确。将儿童自行车固定，并将制动力的测量装置安装在被测车轮上，在被测闸把的动作平面内，离闸把末端25mm 处垂直于把横管把套的方向施加一50至90N 的力。

通过测力装置, 沿轮胎圆周的切向和车轮前行的方向上对车轮施加一稳定的拉力。

将车轮拉转一周半以后，当车轮的轮胎表面以稳定的线速度为0.5m/s 至2 m/s 时，再拉转一圈，记录其平均制动力。

对闸把每次施加的力，要读取三个读数，取其平均值。重复进行试验，至少要对闸把施加五次不同的力。

d. 脚闸性能试验

该脚闸性能试验应在成车上进行，并应将车闸调整正确。将儿童自行车固定并在后轮上连接一制动力的测力装置。在脚蹬上施加一20N 至100N 的力，该力与曲柄相垂直，并施加在制动方向上。通过测力装置，沿轮胎圆周的切向和车轮前行的方向上对车轮施加一稳定的拉力。

将车轮拉转一周半以后，当车轮的轮胎表面以稳定的线速度为0.5m/s 至2 m/s 时，再拉转一圈，记录其平均制动力。

对脚蹬每次施加的力，要取三个读数，取其平均值。重复进行试验，至少要对脚蹬施加五次不同的力。

仪器工作环境

输入电压：AC 220V,50 Hz

室温：15～30 ℃

相对湿度：20～80% RH

技术参数：

1.施力范围：0- 2000 N

2.力量精度：≤±0.5%

3.加压行程：0-400 mm

4.位移精度：≤±0.1mm

5.传感器分辨率：1/100，000

6.特制结构，任意设定测试速度： 0-10 m/s，速度双闭环，并实时显示当前速度,刹车距离

7.设定方式：计算机键盘输入

8.控制方式：计算机自动控制

9.数据保存方式：硬盘

10.显示数据：速度、力、时间，刹车位移

11.报告生成：计算机自动生成

12.动力源：750 W直流无刷电机，速度双闭环

13.断电自动保存，可预选择停机或继续工作

依据标准：GB 14746-2006 ；ISO 8098 ；EN 14765

设备明细：

主机　                        一台

力值传感器200KG　 一只

测速传感器　             一只

砝码                            全套，按标准配齐

其它配件                    气管若干

说明书　                    一份

合格证　                    一份

计算机一台(含主机、液晶显示器)
