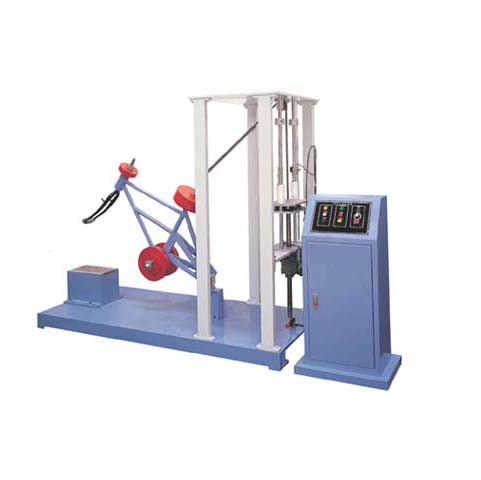

TN3418 车架和前叉组合件落下试验机

仪器简介:

本机用于模拟自行车在骑行时的前轮离开地面时可承受地面冲击的能力。

车架/前叉组合件落下试验是用做过试验的车架/前叉/滚轮组合件来进行。

试验原理：

将组合件支承在后轴连接点处，使它可以绕其后轴在垂直平面内自由转动。将前叉搁在一平钢砧上，使车架处于其正常使用位置。在其鞍管上紧固一个30 kg 之重量，并使其重心处在鞍管轴线上，且位于立管顶面以上75 mm 处。将组合件绕后轴转动，使30 kg重量的重心置于后轴的正上方，再让组合件自由地跌落在钢砧上。

技术参数：

1.钢砧硬度：HRC≥50

2.钢砧可调节距离：≥500 mm(方便测试各种尺寸的车辆)

3.高度尺：0~500 mm

4.高度尺分辨率：1 mm

5.鞍管加载载荷：70 kg累加

6.计数范围：0~999 999 次可设定

7.电源：AC 220V，50 Hz，3 A

8.重量：200 kg

9.外形尺寸：165×70×130 cm

依据标准：

GB 14746-2006 4.7.2 ，ISO 8098，EN 14765等
