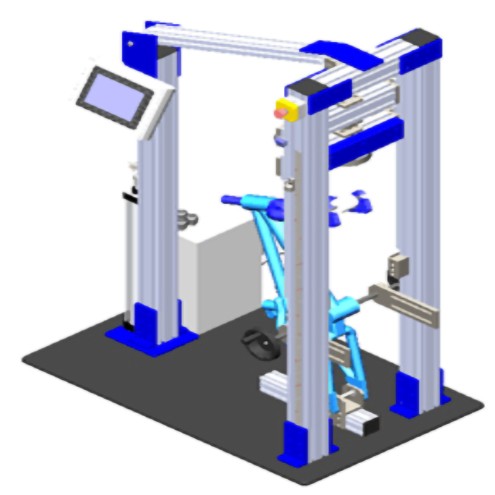

TN3408 车架,前叉组合件落重试验机

TN3408  车架/前叉组合件落重试验机

仪器简介：

本机用于模拟自行车在骑行时的前轮遇到障碍物时可承受地面障碍物冲击的能力。

试验原理：

测定两轴中心线间的距离。在前叉上装上一只轻质滚轮，将车架/前叉组合件垂直夹紧在后轴刚性夹具上。将一个22.5 kg的质量从50 mm 高处对准滚轮中心并与前叉翘度相反的方向跌落到轻质滚轮上。

技术参数：

1.砝码提升速度：0- 150 mm/min可调

2.砝码提升高度：50 mm- 180 mm

3.高度测量误差 : ±1 mm

4.落重重量：22.5 kg

5.砝码精度: ±1%

6.控制器：PLC+触摸屏控制

7.气源：7 kgf/cm2

8.体积(WxDxH)：110x70x168 cm

9.重量(约)：200 kg

10.电源：1∮ AC 220V 50 Hz 3A

依据标准：

GB 14746-2006  4.7.1 ；ISO 8098；EN 14765

设备清单：

主机　一台

磁性高度尺　一支

标准砝码　一套(按国家标准试验方法配齐)

说明书　一份

合格证　一份
