TN3238 玩具动态强度综合测试仪

【广泛应用】

1.儿童自行车、儿童三轮车、电动玩具等儿童乘骑玩具的动态强度测试，符合GB 6675.2-2014，ISO 8124-1-2014，EN 71-1-2014，GB 6675.12等标准。

2.婴儿学步车的动态稳定性测试，符合GB 14749之5.10，EN 1273，ASTM F977等标准。

3.婴儿学步车的碰撞测试，符合GB 14749之5.13，EN 1273，ASTM F977等标准。

【试验原理】

1.GB 动态强度测试： 使用合适的负荷，以最不利的位置在乘骑玩具的站立面或座位上加载 5 min,在与玩具的正常使用一致的位置，固定负荷，驱动玩具以2 m/s±0.2 m/s 的速度撞击50 mm高的非弹性台阶3次。检查试样的结构或性能是否完好。

如果玩具能同时承载两个或以上的儿童的体重，则应同时测试每个坐立或站立的位置。

2. EN 动态强度测试：在玩具的站立面或坐立面上加上动态强度砝码，砝码放置的位置大约在玩具正常使用的位置，用带子将砝码固定在玩具上。然后将模拟手臂固定在玩具的方向轮或把管上，位置大约在玩具正常使用的位置，将肘部和腕部关节锁定。平稳的加速，驱动玩具以2 m/s±0.2 m/s 的速度撞击50±2 mm高的非弹性台阶3次。检查试样的结构或性能是否完好。

对于电动玩具，测试速度应为2.2 m/s±0.2 m/s或其最大设计速度。

3.婴儿学步车的动态稳定性测试：学步车水平放置，竖直放上标准的测试砝码并固定，驱使学步车以2 m/s±0.2 m/s 的速度撞击高度为40 mm的刚性挡块。试验进行一次，检查试样的结构或性能是否完好。

4.婴儿学步车的碰撞测试：学步车水平放置，竖直放上标准的测试砝码并固定，驱使学步车以2 m/s±0.2 m/s 的速度碰撞壁厚20 mm的胶合板或同等材料制成的墙体，墙体的高度高于学步车。试验进行一次，检查试样的结构或性能是否完好。

【功能特性】

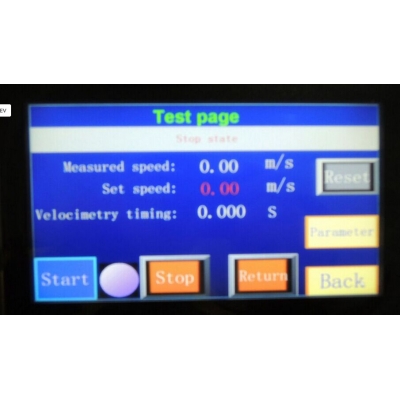

1.PLC 程序控制，大触摸屏显示。

2.独特设计的样品固定方式，使用方便、快捷。

3.设计专业、科学，占地面积少、且拆卸和安装非常方便。

4.外形采用铝型材，美观大方。

5.机体采用钢结构，稳固而结实，无需在地面固定，可直接使用。

6.采用优质伺服电机拖动，转速从0到最大仅需0.3 s。

7.伺服电机速度双闭环控制，保证撞击速度恒定、精确，精度可达0.1 m/s。

8.独特的负荷固定装置，确保负荷不砸落。

【技术参数】

1.工位数：1 个

2.测试速度：0~2.5 m/s 可调，2 m/s±0.2 m/s （GB、ISO、EN 71标准)；2.2±0.2 m/s（EN 71-1中电动玩具车)

3.测试通道宽度：900 mm

4.动态砝码：25 kg和50 kg(GB 6675.2)；54.5 kg 和29.5 kg(EN 71-1、ISO 8124-1要求)；12 kg（GB 14749、EN 1273、ASTM F977要求）

5.撞击物规格：高50±2 mm的刚性台阶（乘骑玩具测试）或高度为40 mm的刚性挡块（学步车测试）或壁厚20 mm的胶合板（学步车测试）

6.电源：AC380V，50/60 Hz，3000W

7.重量：600 kg

8.外形尺寸：450×153×156 cm

9.包装尺寸：200×40×40 cm

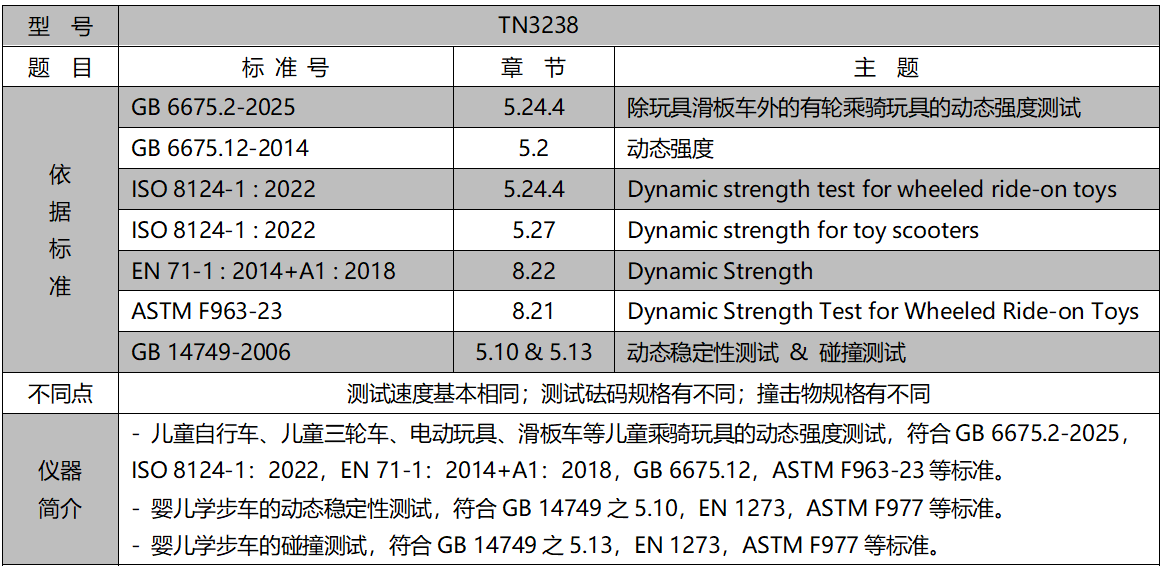

【依据标准】(订单前请指明测试标准）

GB 6675.2-2014；ISO 8124-1-2014，EN 71-1-2014，GB 6675.12；GB 14749，EN 1273，ASTM F977等
