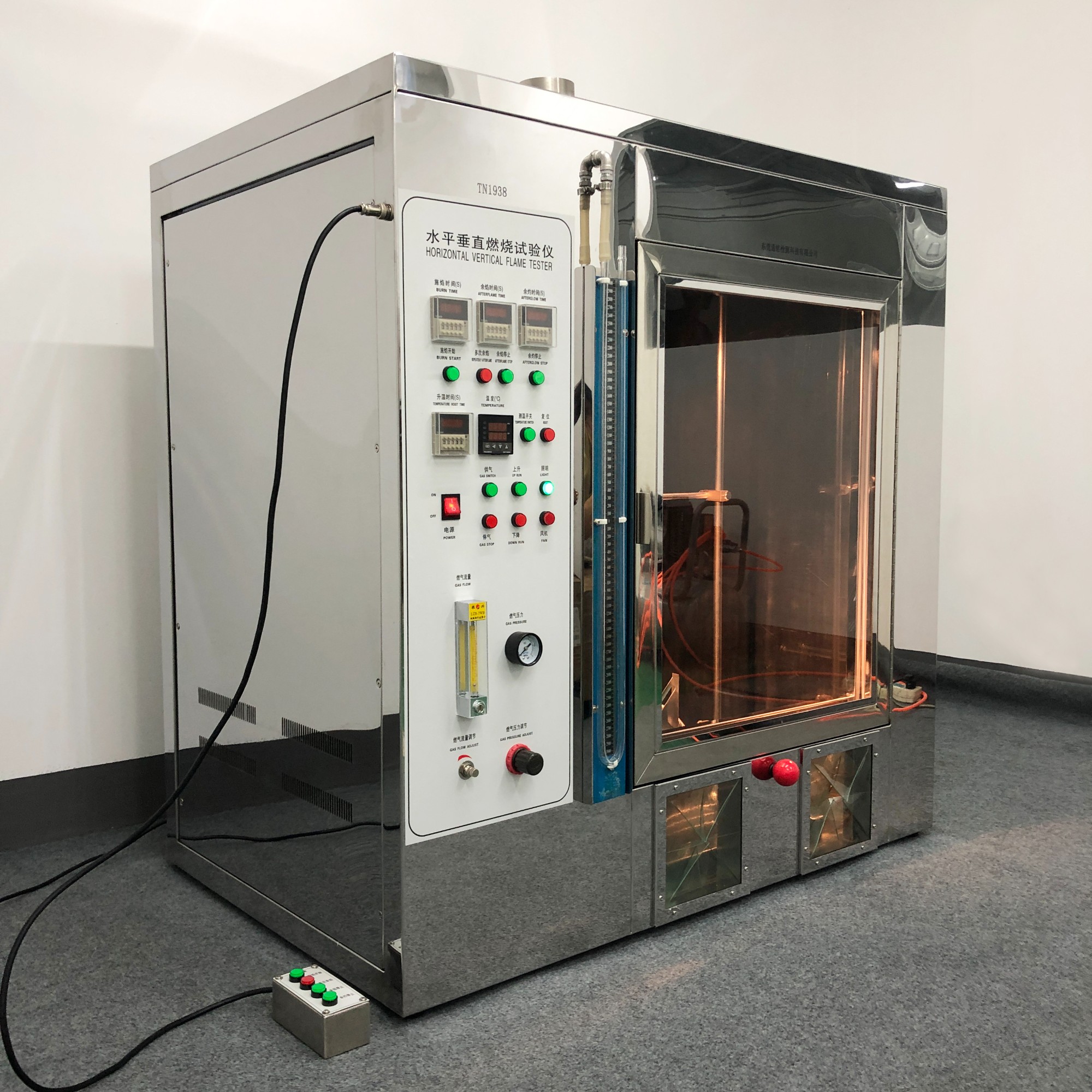

TN1938 水平垂直燃烧试验仪

【仪器简介】

主要参照UL 94-2006、IEC 60695-11-4 、IEC 60695-11-3、GB/T 5169-2008系列等标准采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 甲烷或丙烷 ) ，按一定的火焰高度和一定的施焰角度对呈水平或垂直状态的试品定时施燃若干次，以试品点燃、灼热燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。

主要针对 V-0 、V-1 、V-2 、HB 、5V 级材料的可燃性进行定级评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件(包括电线电缆）的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

【功能特性】

1.采用不锈钢舱体和外接式控制面板设计、结构紧凑耐用，很大程度上满足客户需求。

2.超大舱门设计大大提高观察角度，开关门结构新颖，开闭方便，节省空间，便于观察。

3.舱内配置专用防爆灯，便于观察试验过程，操作安全。

4.自主研发控制程序，技术先进，性能稳定。

5.点火后电热丝自动延迟断电，保证测试的安全性。

6.独有延时排风系统，机器停止运行后仍可持续排风。

7.配有水平燃烧夹具、垂直燃烧夹具，夹具采用优质导轨，均可上下、左右手动调节控制。

【技术参数】

1.燃烧器：内径Φ9.5 mm±0.3 mm单气体及内径Φ12 mm±0.3 mm混合气体本生灯各一个

2.试验倾角：0°、20°、45°手动切换

3.火焰高度：20 mm±2 mm 到180 mm±10 mm可调

4.施焰时间：0~999.9 s±0.1 s可调

5.余焰时间：0~999.9 s±0.1 s，自动记录，手动暂停

6.余灼时间：0~999.9 s±0.1 s，自动记录，手动暂停

7.燃烧气体：98% 甲烷气或98% 丙烷气(一般情况可采用液化石油气代替)

8.流量压力：通过流量表和压力表控制

9.温度测量范围：0~1000 ℃

10.火焰温度要求：从100 ℃±5 ℃升到700 ℃±3 ℃的时间在44±2秒及54秒±2秒之内

11.测温热电偶：Φ0.5 mm进口铠装（K型）热电偶二条（双测温系统，V-0/1/2（50 W)及5VA/B(500 W)级别）

12.试验背景：黑色背景

13.试验过程：试验程序手动控制，独立抽风

14.电源：AC220V，50/60 Hz

15.工作室体积：至少0.75立方（可定制其他尺寸）

16.重量：90 kg

17.外形尺寸（W×D×H）：110×70×135 cm

【依据标准】

塑料水平法和垂直法燃烧性能的测定：UL，HB，GB/T 2408，IEC 60695-11-10，IEC 60707，ISO 1210；

50 W水平与垂直火焰试验：UL 94，V0，V1，V2，GB/T 5169.16，GB/T 2408，IEC 60695-11-10，GB/T 5169.22，IEC 60695-11-4，ISO 1210；

500 W火焰试验：UL 94，5VA，5VB，GB/T 5169.15，IEC 60695-11-3，GB/T 5169.17，IEC 60695-11-20；

薄软塑料垂直燃烧测试：VTM-0，VTM-1，VTM-2，ISO 9773；

泡沫塑料水平燃烧测试：HF-1，HF-2，HBF，GB/T 8332，ISO 9772。
